Instalação de subestação abrigada

Instalação de subestação abrigada para quem não pode comprometer a operação

Uma nova planta industrial, um condomínio de galpões ou uma ampliação de produção pode atingir um ponto em que a infraestrutura existente deixa de atender à demanda. Nessa hora, o maior risco não é somente comprar um transformador inadequado: é investir em uma instalação que não se conecta corretamente à rede disponível, ao prédio e à operação que precisa alimentar. Uma subestação envolve energia, obras civis, proteções, acessos, manutenção, documentação e interfaces com a distribuidora.

A instalação de subestação abrigada é a implantação de um conjunto de equipamentos de transformação, manobra, medição e proteção acomodados em espaço técnico construído ou adaptado para essa finalidade, conforme a solução aprovada. O objetivo é receber e distribuir energia nas condições exigidas pelo empreendimento. O que define uma boa contratação é saber, antes do início, quais equipamentos serão fornecidos, como a instalação será integrada e o que precisa ocorrer para energizá-la com segurança.

A ENG Engenharia em Sistemas Elétricos apresenta atuação em instalações elétricas, subestações, transformadores, painéis e ensaios. Com base nessas frentes, pode ser consultada para estudar a implantação de uma subestação como parte da infraestrutura de um negócio. A composição exata de projeto, obras, fornecimento e testes deverá constar da proposta.

Quando uma subestação abrigada pode ser necessária?

Empreendimentos recorrem a essa solução quando o atendimento elétrico e a demanda justificam uma estrutura própria de transformação e distribuição, observadas as condições da distribuidora. Ela pode atender fábricas, centros de armazenamento, instalações agroindustriais, edifícios com elevada carga elétrica e projetos com expansão planejada.

Ampliação de demanda e novas linhas de produção

Antes de dimensionar a subestação, é preciso identificar cargas atuais, futuras, regime de trabalho dos equipamentos e possíveis ampliações. A escolha da potência instalada deve resultar do estudo de demanda e não apenas da soma nominal de todas as máquinas. Uma unidade que crescerá nos próximos anos precisa considerar o custo de ampliar depois, mas também evitar superdimensionamento sem fundamento.

Adequação de instalações existentes

Em algumas situações, o problema não é falta de uma nova subestação, mas uma instalação antiga com proteções, transformadores, cabos ou sistemas de distribuição que exigem revisão. O diagnóstico inicial pode indicar modernização, manutenção programada ou substituição parcial. Reformar e construir do zero são escopos diferentes, com impacto no prazo, no risco de interrupção e no orçamento.

Subestação abrigada, ao tempo e cabine primária: qual é a diferença?

“Abrigada” descreve uma solução instalada em recinto específico, que deve atender às características de segurança, acesso e ambiente exigidas para os equipamentos. A subestação externa ou ao tempo utiliza arranjos compatíveis com exposição ambiental e implantação ao ar livre. Já o termo cabine primária pode ser usado em contextos comerciais e operacionais ligados ao recebimento e à manobra em média tensão, dependendo da configuração.

A definição técnica precisa considerar nível de tensão, potência, condições de conexão, terreno disponível, instalações civis e ambiente. Para compreender a interface elétrica, vale consultar também o conteúdo sobre instalação de subestação de média tensão. Não basta escolher entre formatos por aparência ou apenas pelo custo do abrigo.

O que a equipe técnica precisa avaliar antes do orçamento?

Condições de entrada de energia e requisitos da distribuidora

A distribuidora aplicável ao endereço pode exigir documentação, estudos, padrão de medição, dispositivos e aprovações. A proposta deve explicitar quem prepara os documentos, quem protocola, quais atividades dependem do cliente e o que fica sujeito a análise externa. Sem essa divisão, a obra pode estar fisicamente pronta e ainda não estar autorizada a entrar em serviço.

Demanda, transformadores e distribuição interna

A análise envolve características das cargas, quantidade e potência dos transformadores, arranjo dos alimentadores e formas de proteção. É importante verificar como a energia será distribuída após a transformação. Muitas instalações também dependem de adequações em quadros gerais ou painéis; por isso, os conteúdos de montagem de painel elétrico industrial ajudam a entender uma etapa complementar do sistema. Uma subestação bem planejada não termina nos terminais do transformador.

Espaço, ventilação, acesso e manutenção

A área destinada à subestação precisa ser avaliada quanto a circulação segura, movimentação futura de equipamentos, acessos, ventilação ou climatização conforme necessidade, iluminação, drenagem, características construtivas e requisitos de proteção contra incêndio aplicáveis. A solução deve permitir intervenções de manutenção e substituições planejadas. Um recinto apertado pode reduzir o custo inicial da obra civil e elevar a complexidade de todas as manutenções futuras.

Integração com a infraestrutura existente

Em instalações operantes, entram na análise a compatibilidade com a entrada atual, os circuitos de alimentação, o aterramento, os dispositivos de proteção e a disponibilidade de janelas de desligamento. Se a subestação alimentará edificações distantes, o planejamento também deve conversar com a rede de distribuição interna. Há conteúdo complementar sobre rede de distribuição aérea convencional para diferenciar as soluções de transporte e distribuição de energia.

O que costuma integrar o escopo de uma subestação?

Conforme a configuração, o sistema pode envolver cubículos de manobra e proteção, transformadores, dispositivos de seccionamento, medição, barramentos, cabos, sistema de aterramento, painéis auxiliares, sinalização e recursos de segurança. A relação de equipamentos não é fixa e depende das normas, padrões e estudo do empreendimento.

Transformadores e capacidade de expansão

O dimensionamento deve considerar demanda, crescimento, perdas, regime de operação e condições de instalação. A disponibilidade de transformador não é o único critério: é preciso verificar compatibilidade com a tensão de entrada e de saída, proteções e espaço. O cliente deve pedir identificação das características principais do equipamento e condições de fornecimento.

Proteções, seletividade e continuidade

O sistema deve prever a atuação adequada das proteções diante de defeitos, de forma coerente com a arquitetura. Em uma planta produtiva, a maneira como os dispositivos atuam pode influenciar quantos setores ficam sem energia durante um problema. O estudo de proteção não deve ser tratado como formalidade documental, sobretudo quando a subestação opera ligada a máquinas e processos de grande valor.

Medição, identificação e operação

Os componentes precisam permitir operação, inspeção e manutenção em condições compatíveis com os riscos existentes. Sinalização, identificação de circuitos, acesso controlado, diagramas e procedimentos operacionais ajudam a reduzir erros. Não se deve presumir que qualquer funcionário possa acessar o recinto: habilitação, capacitação e autorização devem seguir a legislação aplicável.

Como planejar a implantação sem comprometer o cronograma do empreendimento?

Etapa 1 — diagnóstico e levantamento

São reunidos dados de cargas, estudos anteriores, plantas, layout civil, condição da rede, requisitos da distribuidora e datas previstas de operação. O levantamento precisa revelar interferências e responsabilidades. Se a documentação fornecida estiver incompleta, o contrato deve prever como ela será complementada.

Etapa 2 — projeto, aprovações e compras

O projeto compatibiliza o sistema elétrico com o espaço e com as exigências técnicas. As aprovações necessárias devem ser tratadas dentro do cronograma, considerando que prazos externos não estão integralmente sob controle da empresa executora. Materiais e equipamentos especiais podem exigir aquisição antecipada. Planejar a compra depois de concluir o prédio, sem especificação consolidada, aumenta o risco de retrabalho.

Etapa 3 — infraestrutura civil e montagem elétrica

O recinto precisa reunir as condições construtivas previstas; depois ocorre a instalação eletromecânica dos equipamentos, interligações e sistemas auxiliares. Quando serviços civis e elétricos são contratados separadamente, vale definir de forma objetiva as interfaces de bases, aberturas, passagens, suportes, aterramento, acabamento e acesso aos equipamentos.

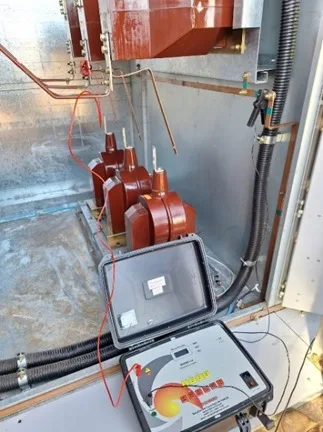

Etapa 4 — ensaios e comissionamento

Os procedimentos aplicáveis devem confirmar condições de instalação, integridade dos componentes, funcionamento das proteções e conformidade com projeto e requisitos técnicos. Dependendo dos equipamentos e da configuração, podem ser necessários testes elétricos específicos com instrumentos apropriados. A ENG menciona no site serviços de teste e medição em subestações. O plano de comissionamento deve listar ensaios previstos, responsáveis, critérios de aceitação e registros de resultados.

Etapa 5 — energização e entrega documental

A entrada em operação depende das verificações, liberações e autorizações aplicáveis. O cliente precisa saber quem acompanhará a energização, quem tratará eventuais pendências e quais documentos receberá: desenhos atualizados, registros de testes, relação de equipamentos, instruções e responsabilidade técnica nos limites contratados. A entrega também deve prever orientações à equipe que administrará a instalação.

Por que o preço de uma subestação abrigada varia tanto?

O investimento pode mudar com potência, nível de tensão, quantidade de transformadores, dispositivos de proteção, medição, automação, reforma de instalações existentes, dificuldade de acesso e complexidade civil. A distância para mobilização, o ambiente e a necessidade de parada operacional também influenciam.

Orçamento civil e elétrico não são a mesma coisa

Um erro frequente na contratação é comparar uma proposta que contempla apenas montagem eletromecânica com outra que prevê adequação do recinto, projeto, materiais, testes e documentação. A comparação correta exige uma planilha de escopo ou memorial claro com limites e exclusões. Se houver infraestrutura antiga, é importante prever como serão tratados componentes incompatíveis encontrados durante a execução.

Prazos de obra não significam prazos de energização

A montagem pode ser concluída antes de todas as exigências de terceiros estarem resolvidas. O cronograma deve distinguir fabricação, obras civis, montagem, ensaios, eventuais inspeções e liberação para operação. Quando a abertura de uma unidade depende dessa etapa, a data de energização precisa ser tratada como marco de projeto, e não uma atividade automática após a última conexão.

O que comparar entre fornecedores antes de decidir?

Faça perguntas objetivas e solicite respostas na proposta:

• O projeto está incluído? Quais disciplinas e documentos serão entregues?
• Quem fornecerá transformadores e cubículos? Há marcas ou critérios de aceitação definidos?
• Qual é o limite da instalação? Entrada da distribuidora, transformador, painéis e alimentadores estão cobertos?
• O que depende da construtora? Sala técnica, acesso, bases, drenagem, ventilação, obras civis e licenças?
• Que testes serão feitos? Há registros, critérios de aceite e acompanhamento da energização?
• Como serão tratadas interrupções da operação existente? Existem janelas e responsabilidades formalizadas?
• O que ocorrerá se a carga prevista mudar? Há processo de revisão técnica e comercial?

O preço sozinho não mostra a qualidade da definição contratual. O melhor fornecedor é aquele que esclarece riscos e dependências antes da assinatura, em vez de transferir essas discussões para o momento da execução.

A manutenção começa na decisão do projeto

Uma subestação deve ser concebida para permitir operação segura e inspeções ao longo dos anos. Layout de acesso, identificação, documentação e seleção de equipamentos impactam a rotina de manutenção. A periodicidade dos serviços e ensaios depende das características do sistema, histórico, exigências aplicáveis e recomendações dos fabricantes. Registrar intervenções e mudanças de carga facilita decisões futuras.

Ao prever expansão de uma planta, informe essa intenção ao projetista desde o início. O custo de deixar possibilidades de ampliação deve ser avaliado antes de instalar todos os equipamentos, quando adequações civis ou de distribuição ainda podem ser planejadas.

Solicite avaliação técnica para sua subestação

A ENG Engenharia apresenta serviços de instalação, manutenção e ensaios relacionados a subestações, além de trabalhos com redes e painéis. Para solicitar uma proposta, reúna cidade e estado da obra, concessionária, demanda atual e futura, tensão disponível, planta do recinto, prazo de início da operação e informações sobre equipamentos já adquiridos. Se o projeto ainda estiver em estudo, explique quais documentos existem e quais decisões precisam de apoio.

O objetivo é construir um escopo que considere o negócio completo: implantação, testes, entrega e continuidade. Entre em contato com a ENG para discutir o projeto.

Perguntas frequentes sobre instalação de subestação abrigada

Qual é a vantagem de uma subestação abrigada?

Ela permite acomodar equipamentos em espaço técnico concebido para essa finalidade, conforme a configuração e as exigências do empreendimento. A escolha deve considerar segurança, operação e implantação.

Uma subestação abrigada é sempre de média tensão?

A configuração depende do sistema de atendimento e dos equipamentos previstos. Não se deve presumir o nível de tensão apenas pelo termo comercial utilizado.

É possível instalar uma subestação em um prédio já em operação?

Pode ser possível, mas requer avaliar espaço, distribuição existente, riscos de intervenção, acessos e possíveis períodos de desligamento.

Quem aprova o projeto e libera a energização?

Isso depende da conexão e das regras da distribuidora e demais autoridades aplicáveis. O contrato deve indicar quem providencia cada documento e quem acompanha a liberação.

A proposta inclui obras civis?

Não necessariamente. Confirme se recinto, fundações, passagens, ventilação e demais intervenções estão no mesmo contrato ou serão executados por terceiros.

O que está incluído no comissionamento?

Os ensaios, verificações, registros e critérios de aceite devem estar relacionados no escopo, conforme características do sistema e equipamentos.

Posso aproveitar um transformador que já possuo?

Somente após analisar tensão, capacidade, estado de conservação, documentação, proteções e compatibilidade com o novo projeto.

Quanto tempo leva para instalar e energizar?

O prazo depende de projeto, aquisição, obra civil, montagem, testes e aprovações. Uma previsão confiável exige informações do endereço e do empreendimento.

A ENG pode avaliar subestações em outros estados?

A viabilidade depende de escopo, mobilização, endereço e disponibilidade. Solicite análise comercial informando a localidade e o período previsto.
